Размеры втулок, необходимые для расчёта сборки колеса

[Гость fb03]

Совсем недавно сам столкнулся с тем, что собирая колесо "заочно", не смог узнать точных размеров заказанных втулок, а без этого нельзя точно определить необходимую длину спиц. Несмотря на то, что втулки известные, и туча людей катает на таких же или того же ряда.

Предлагаю всем, кто думает о будущем России и собирает колёса, не полениться и выложить свои данные. Многим это поможет.



Итак, в расчёте спиц я, как и очень многие, использовал популярный и годный калькулятор: http://www.upbikes.com.ua/calculator.php

Скрин с него с вписанными размерами, снятыми с вашей втулки удобно использовать в качестве готовой таблицы размеров.

Замеряем штангенциркулем, округляем до целых миллиметра. В заголовке поста пишем модель втулки.



Поехали.



Ещё фирменный калькулятор от DT Swiss http://spokes-calculator.dtswiss.com/Welcome.aspx?language=en

[waldo]

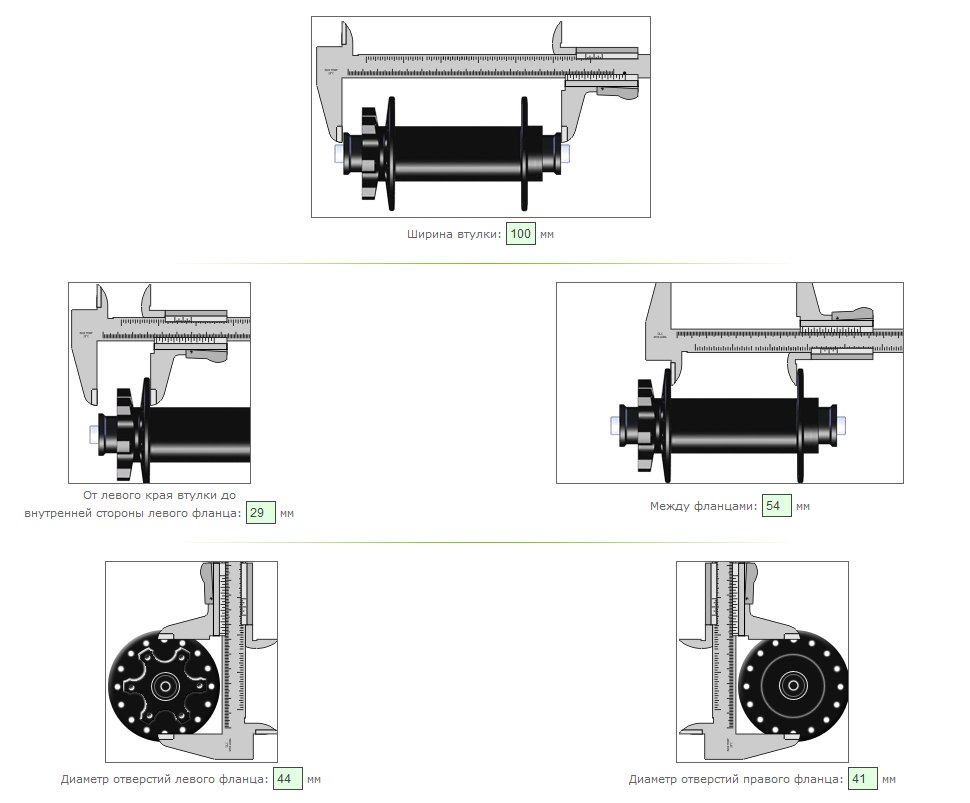

SHIMANO XT frontwheelhub HB-M785 Centerlock 36 h QR 10 mm (EHBM785ASP)

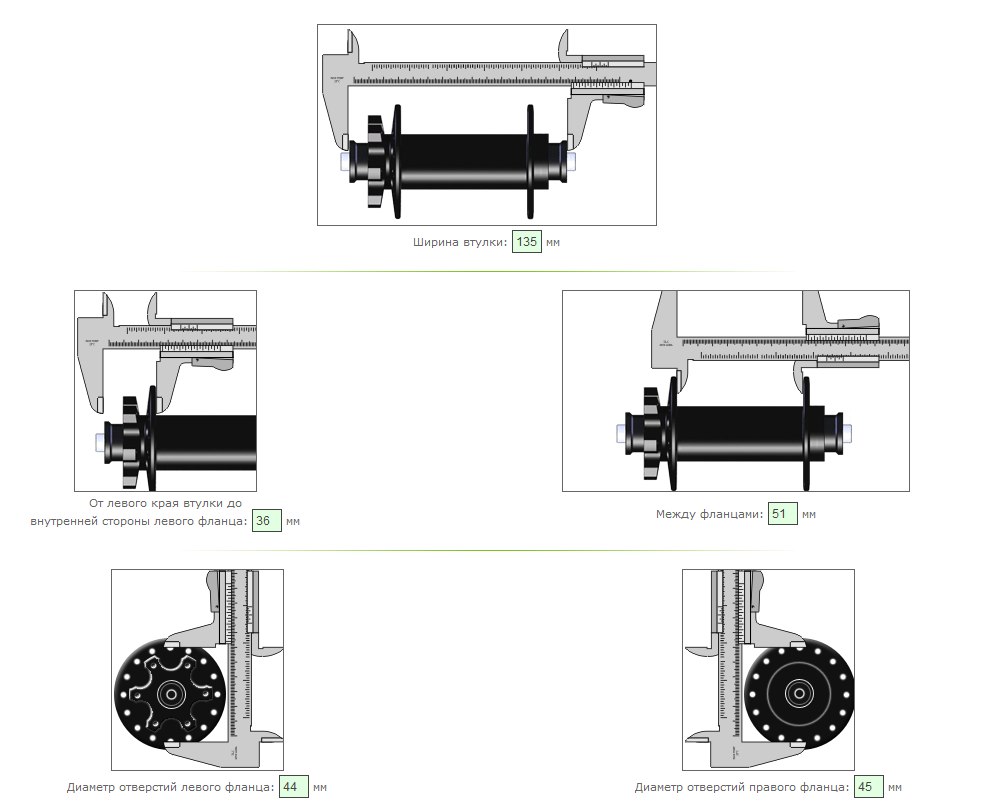

SHIMANO XT Rear Hub FH-M785 Centerlock 36h QR 9 mm (EFHM785AZASP)



Андрей, а почему у тебя ширина передней втулки - 110 мм, а не 100?

Изменено 25 марта, 2014 пользователем waldo

[waldo]

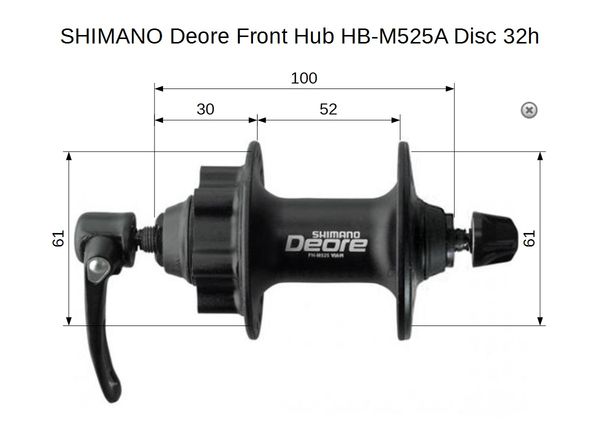

SHIMANO Deore Front Hub HB-M525A Disc 32h

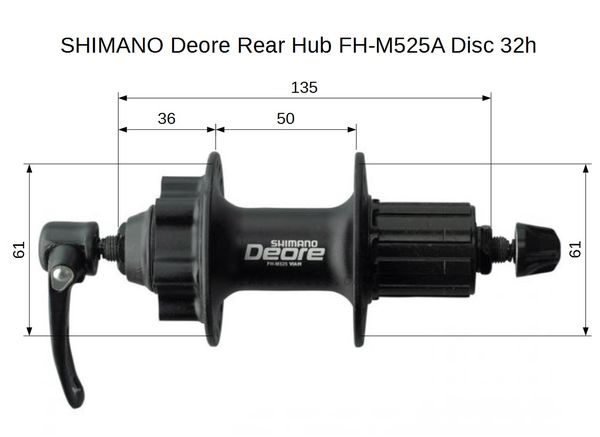

SHIMANO Deore Rear Hub FH-M525A Disc 32h

Изменено 2 октября, 2014 пользователем waldo

[Xandr]

еще один годный калькулятор, помимо длины спиц еще и вес будующего вилсета прикидывает, ну и плюс вся продукция дт свисс, втулки, обода, спицы есть в базе

[027]

Где?

[ВЕЛИКан]

А известны ли кому-нибудь размеры вот этих втулок?
Shimano XT Front Hub HB-M756 Disc 32h
Shimano XT Rear Hub FH-M756A 32h

[krasnii]

Разве на сайте шиманы нету офф инфы?

[krasnii]

Да можно и писать, просто инфу хранить в первом посте.

[027]

А что по ободам? Просто не в курсе, ERD, он по всем ободам доступен?

[027]

Ясно.

[Xandr]

Где?

Забыл ссылку добавит)



http://spokes-calculator.dtswiss.com/Welcome.aspx?language=en

[027]

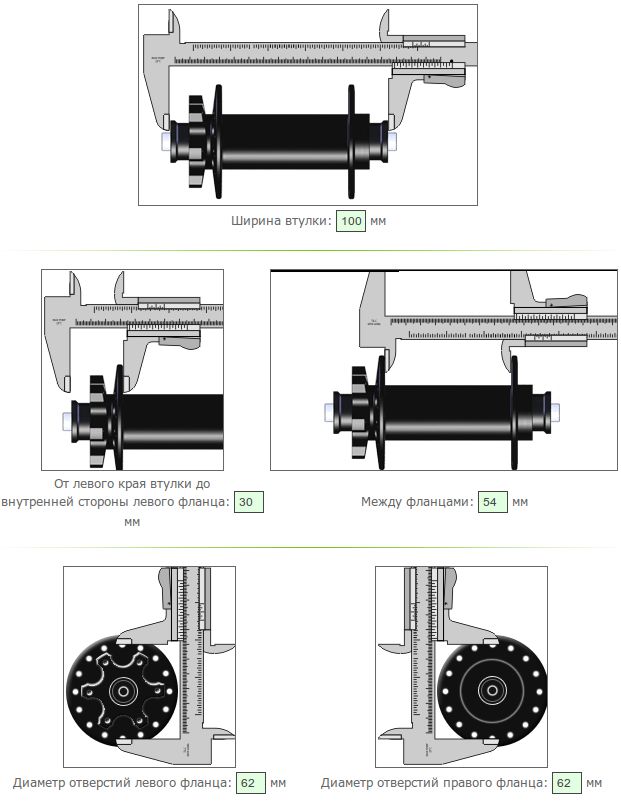

Передняя Chosen A4071, 32 спицы, под 6 болтов, на конусах.
